二代抽屉柜柜体

点击数:【】 发布时间:【2019-1-17 12:39:02】

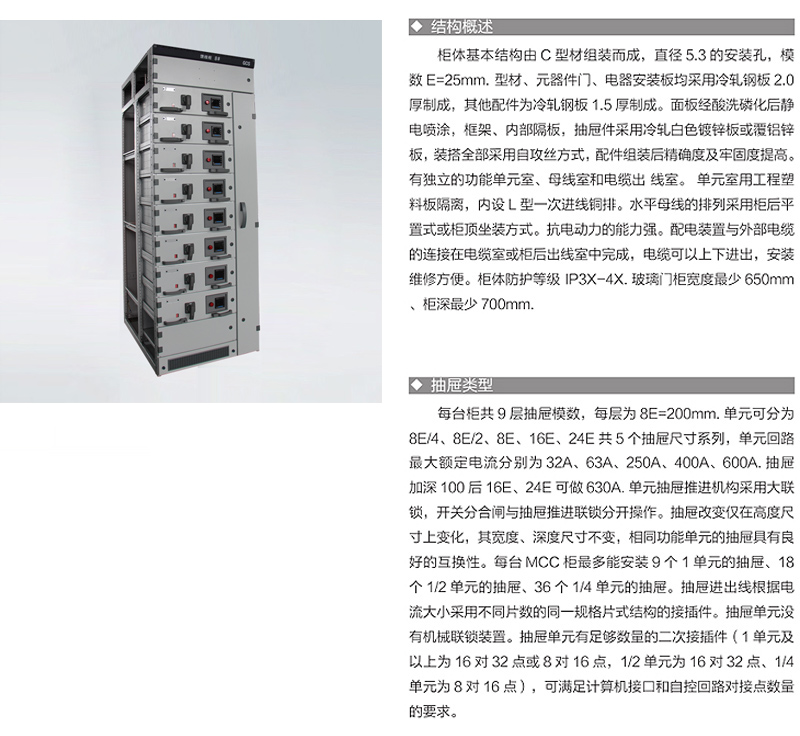

二代抽屉柜柜体结构概述


柜体基本结构由C型材组装而成,直径5.3的安装孔,模数E=25mm,型材、元器件门、电器安装板均采用冷轧钢板2.0厚制成,其他配件为冷轧钢板1.5厚制成。面板经酸洗磷化后静电喷涂,框架、内部隔板,抽屉件采用冷轧白色镀锌或覆铝锌板,装搭全部采用自攻丝方式,配件组装后精确度及牢固度提高。

有独立的功能单元室、母线室和电缆出线室。单元室用工程塑料板隔离,内设L型一次进线铜排。水平母线的排列采用柜后平置式或柜顶坐装方式。抗电动力的能力强。配电装置与外部电缆的连接在电缆室或柜后出线室中完成,电缆可以上下进出,安装维修方便。柜体防护等级IP3X-4X。

二代抽屉柜壳体采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

备注:

抽屉柜含垂直铜排、母线夹、一次二次插件、含增值税、不含运费、具体价格按照图纸报价,以此为准,谢谢合作!
